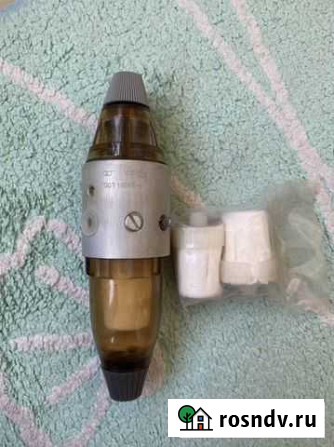

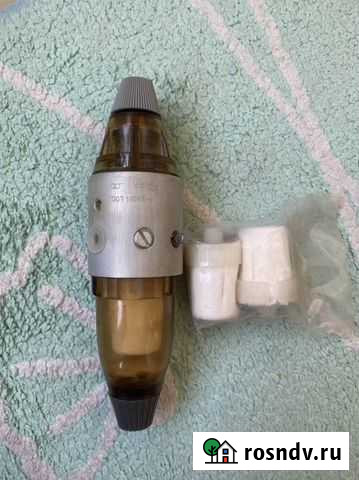

Назначение блока фильтра Блок фильтра со стабилизатором давления воздуха ФСВ6-1, модель 337, предназначен для окончательной очистки воздуха от механических примесей, масла и влаги, регулирования и поддержания постоянного давления воздуха в пневматических измерительных устройствах, контролирующих линейных размеры. Блок фильтра со стабилизатором давления воздуха выпускается с двумя исполнениями регулировочных винтов. Блок модель 337 имеет регулировочный винт, оканчивающийся рукояткой для настройки давления; блок модель 337-1 имеет регулировочный винт со шлицом под отвертку, который стопорится контргайкой. Область применения: приборостроительная и машиностроительная промышленность. Пример обозначения: Блок фильтра со стабилизатором ФСВ6-1-337, Блок фильтра со стабилизатором ФСВ6-1-337-1. Технические характеристики Диапазон регулирования давления на выходе, МПа 0,02…0,2 Погрешность стабилизации давления, МПа 0,0015-0,005 Степень очистки воздуха, % 99,99 Габаритные размеры, мм 52х192 Масса, кг 0,37 Устройство и принцип работы Блок фильтра со стабилизатором, состоит из фильтра ФВ6-1, модель 312, и стабилизатора СВ6-1, модель 335. Фильтр блока является фильтром глубинного типа с развитой фильтрующей поверхностью. Отделение мельчайших частиц – аэрозолей – осуществляется при прохождении очищаемого воздуха через фильтрующий патрон в радиальном и осевом направлениях. Отфильтрованные частицы остаются на наружной поверхности или в глубинных слоях фильтрующего материала. Отфильтрованных воздух проходит через центральное отверстие в каркасе фильтрующего патрона в стабилизатор блока. Стабилизатор давления воздуха СВ6-1, модель 335, представляет собой мембранный регулятор обратного действия с дроссельным усилителем. Действие стабилизатора основано на изменении проходного сечения потока воздуха при изменении сетевого давления и расхода воздуха и поддержания, таким образом, постоянства давления воздуха на выходе стабилизатора. При изменениях сетевого давления и расхода воздуха происходит перестройка управляющего клапана 16 стабилизатора, который посредством обратной связки через пневматическую усилительную камеру Б и управляющие мембраны воздействует на рабочий клапан 4. Рабочий клапан дросселирует поток воздуха, проходящий через стабилизатор. Малейшему перемещению управляющего клапана соответствует многократно увеличенное перемещение рабочего клапана. Для установки заданного рабочего давления на выходе блока служит регулировочный винт 1, перемещая который, изменяют усилие пружины 2, воздействующей на мембрану 3, связанную с управляющим клапаном дроссельного усилителя. В усилительной камере Б создается управляющее давление благодаря связи дросселя 14 с входом стабилизатора. Величина управляющего давления зависит от положения управляющего клапана 16. Управляющее давление приводит в действие двойную мембрану 13, 15 и рабочий клапан 4, поддерживаемый пружиной 5. В нерабочем положении управляющий клапан 16 закрыт усилием пружины 2, а рабочий клапан 4 закрыт усилие
