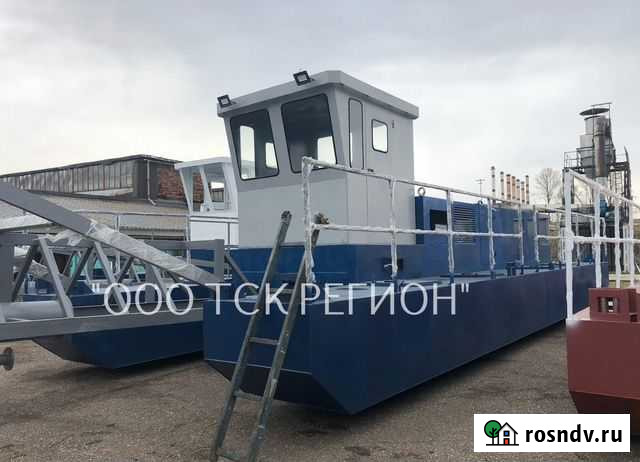

Земснаряд 1600/25D индивидуальная сборка

Земснаряд Gravel 1600 плавучий, несамоходный предназначен для углубления и очистки водоемов и рек от донных отложений, добычи материалов (песка, гравия, лечебной грязи и т. д.), намыва земляных гидросооружений. Тип земснаряда - Дизельный, электрический Грунтовой насос ГраУ 1600/25 Расположение агрегата насоса - в трюме Производительность по грунту, м3/час 160 Напор водяного столба, 25 м. Глубина разработки, 1-12 м. Дальность транспортировки пульпы по горизонтали, до 1500 м. Тип рыхлителягидравлический/механический Технические характеристики: — Категория разрабатываемых грунтов — I по IV (пески, щебень, ПГС) — Производительностьпо пульпе (воде) – 1600 м3/час по грунту 140-280 м3/час — Дальность транспортировки пульпы по горизонтали —при Ду=250мм напорного пульпопровода — до 1000 м. при Ду= 300мм напорного пульпопровода – до 800 м. — Глубина разработки:свободным всасом – до 14 м с гидрорыхлителем (гидроразмыв) — до 12 м — Масса земснаряда – 22,0 т. — Осадка в рабочем состоянии (средняя) — 0,7 м. Корпус земснаряда — Тип корпуса — блочный — Количество понтонов — 3 шт. — Центральный понтон (1 шт.):длина по дну – 7,5 м ширина по дну – 2,3 м высота борта – 2,1 м — Пристяжные понтоны (2 шт.):длина по дну — 11,5 м ширина по дну – 1,25 м высота борта – 2,0 м — Длина земснаряда в собранном виде:в исполнении со свободным всасом – 22 м. в исполнении с гидрорыхлителем — 20 м. в исполнении с фрезой – 16 м. — Ширина земснаряда в собранном виде – 5,4 м. — Высота земснаряда в собранном виде – 3,6 м. — Тип соединения понтонов — болтовое Кабина оператора (багерская) — Габаритные размеры, м (ДхШхВ) 1,4*2,0*2,0 — Съемного типа Лебедка рамоподъемная (1 шт.) — Тип – ЛМ-3,2 — Тяговое усилие – 3,2 т — Диаметр каната – 18 мм — Канатоемкость барабана – 70 м. — Мощность электродвигателя – 11 кВт — Скорость намотки каната на 1-м слое– 0,2 м/с Лебедка папильонажная (передние) -2 шт. — Тип – ЛМ-2 — Тяговое усилие – 2 т. — Диаметр каната – 16 мм — Канатоемкость барабана – 70 м. — Мощность электродвигателя – 7,5 кВт — Скорость намотки каната на 1-м слое – 0,3 м/сек Лебедка становая (задняя) — 2 шт. — Тип – ЛМ-2 — Тяговое усилие – 2 т. — Диаметр каната – 16 мм — Канатоемкость барабана – 70 м. — Мощность электродвигателя – 7,5 кВт — Скорость намотки каната на 1-м слое – 0,3 м/сек Грунтовый насос — тип – Грат 1600/25 — производительность по пульпе – 1600 м3/час — напор – 25 м. — мощность насоса – 315 кВт Привод грунтового насоса – дизель — Тип – ЯМЗ 7514 Бортовой дизель-генератор ДГ-100 — основная мощность — 100 кВт Насосный агрегат гидроразмыва — Насос:тип — 1Д315/50А — частота вращения – 3000 об/мин Топливный бак — количество – 1 шт. — емкость – 1,7 м3 Пульпопровод — Диаметр всасывающего пульпопровода — 273 мм — Диаметр напорного пульпопровода –250/300 мм — Технические характеристики:Рабочее давление, мПа 0.7 Рабочая среда абразивная — гидросмесь Толщина металла — днище трюма – 5 мм — боковые стенки – 4 мм — багерская, надстройки – 2 мм — боковые понтоны –4 мм — палубная поверхнос
