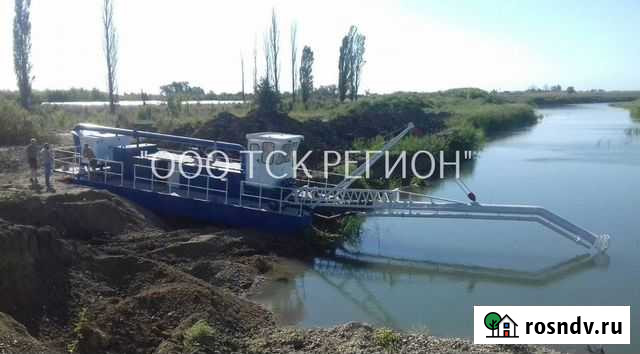

Земснаряд Gravel 800Г

Земснаряд Gravel 800 плавучий, несамоходный предназначен для углубления и очистки водоемов и рек от донных отложений, добычи материалов (песка, гравия, лечебной грязи и т. д.), намыва земляных гидросооружений. Тип земснаряда - Дизельный, электрический Грунтовой насос ГрУ 800/40 (ГРАТ 700/40) Расположение агрегата насоса - трюм Производительность по грунту, м3/час80-160 Напор водяного столба, м40 Глубина разработки, м1-14 Дальность транспортировки пульпы по горизонтали, до м800 Тип рыхлителягидравлический/механический Технические характеристики: — Категория разрабатываемых грунтов — I по III (пески мелкие, средней крупности, ПГС) — Производительностьпо пульпе (воде) – 800 м3/час по грунту 80-160 м3/час — Дальность транспортировки пульпы по горизонтали —при Ду=200мм напорного пульпопровода — до 800 м при Ду=250мм напорного пульпопровода – до 600 м — Глубина разработки:свободным всасом – до 14 м с гидрорыхлителем (гидроразмыв) — до 12 м с механическим рыхлителем (фрезой) – до 8 м. — Масса земснаряда – 20,0 т. — Осадка в рабочем состоянии (средняя) — 0,7 м. Корпус земснаряда — Тип корпуса — блочный — Количество понтонов — 3 шт. — Центральный понтон (1 шт.):длина по дну — 7 ,0 м ширина по дну – 2,3 м высота борта – 2,1 м — Пристяжные понтоны (2 шт.):длина по дну — 9,0 м ширина по дну – 1,25 м высота борта –1,25 м — Длина земснаряда в собранном виде:в исполнении со свободным всасом – 24 м. в исполнении с гидрорыхлителем — 22 м. в исполнении с фрезой – 16 м. — Ширина земснаряда в собранном виде – 4,9 м. — Высота земснаряда в собранном виде – 3,8 м. — Тип соединения понтонов — болтовое. Кабина оператора (багерская) — Габаритные размеры, м (ДхШхВ) 1,4*2,0*2,0 — Съемного типа Лебедка рамоподъемная (1 шт.) — Тип – ЛМ-3,2 — Тяговое усилие – 3,2 т — Диаметр каната – 18 мм — Канатоемкость барабана – 70 м. — Мощность электродвигателя – 11 кВт — Скорость намотки каната на 1-м слое– 0,2 м/с Лебедка папильонажная (передние) -2 шт. — Тип – ЛМ-2 — Тяговое усилие – 2 т. — Диаметр каната – 16 мм — Канатоемкость барабана – 70 м. — Мощность электродвигателя – 7,5 кВт — Скорость намотки каната на 1-м слое – 0,3 м/сек Лебедка становая (задняя) — 2 шт. — Тип – ЛМ-2 — Тяговое усилие – 2 т. — Диаметр каната – 16 мм — Канатоемкость барабана – 70 м. — Мощность электродвигателя – 7,5 кВт — Скорость намотки каната на 1-м слое – 0,3 м/сек Грунтовый насос — тип – ГрУ 800/40 — производительность по пульпе – 800 м3/час — напор – 40 м. — мощность насоса – 170 кВт — частота вращения – 750 об/мин — максимальный размер твердых частиц – до 80 мм Главный привод – дизель — Тип – ЯМЗ- 238М2 — Мощность – 176 кВт — Удельный расход топлива – 40 л/час Бортовой дизель-генератор АД-60 — основная мощность — 60 кВт — расход топлива – 18 л/час Насосный агрегат гидроразмыва — Насос:тип — 1Д315/50а подача – 315 м3/час напор — 42 м — Электродвигательтип АИР 225М4 мощность — 55 кВт частота вращения – 1500 об/мин Топливный бак — количество – 1 шт. — емкость – 1,7 м3 Пульпопровод — Диаметр всасывающего пу
